グラスライニング製多管式熱交換器
グラスライニング製多管式熱交換器

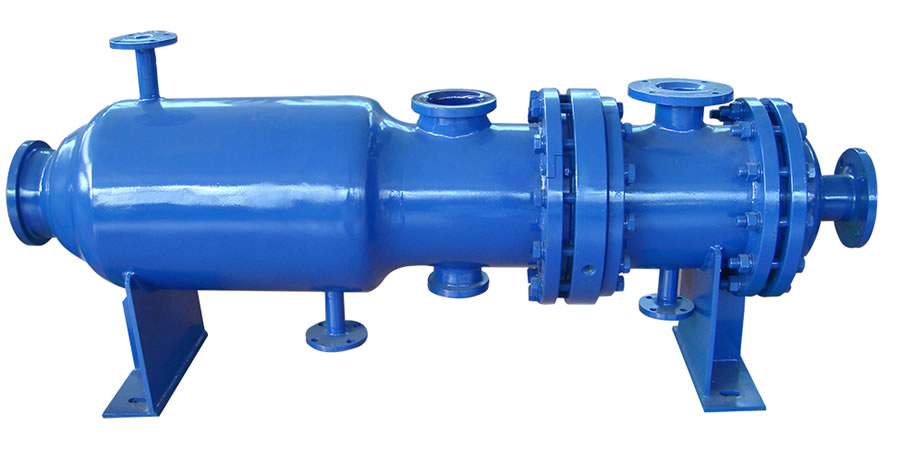

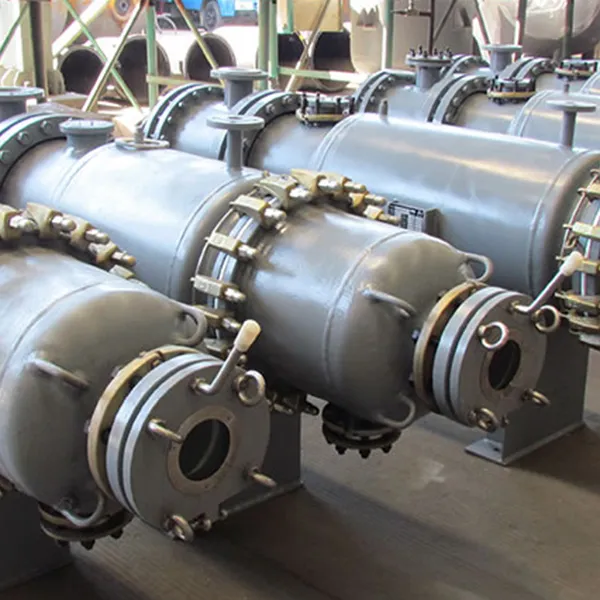

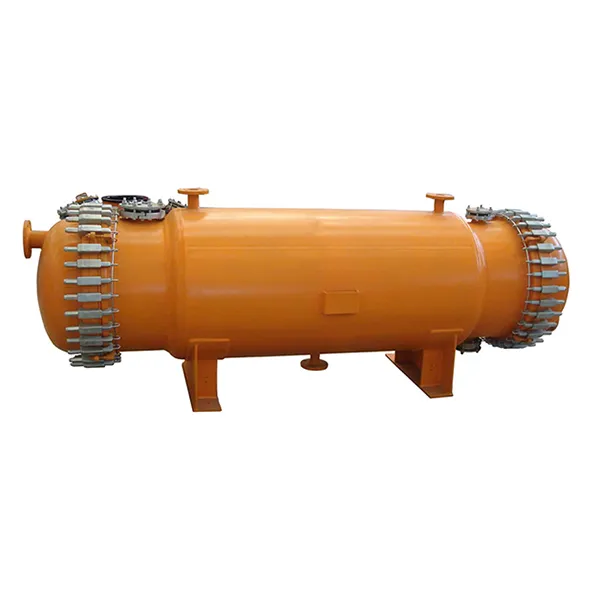

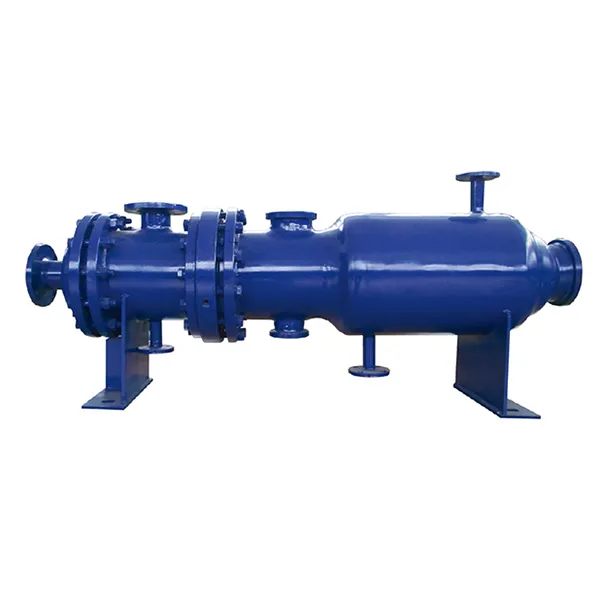

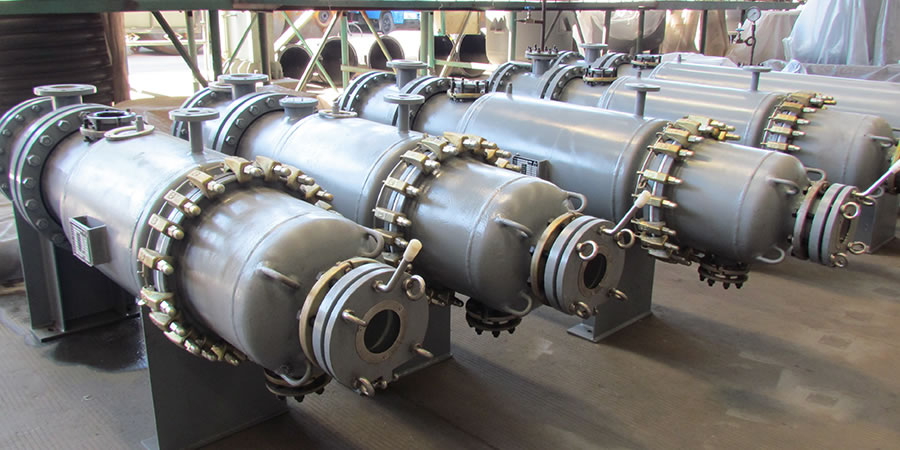

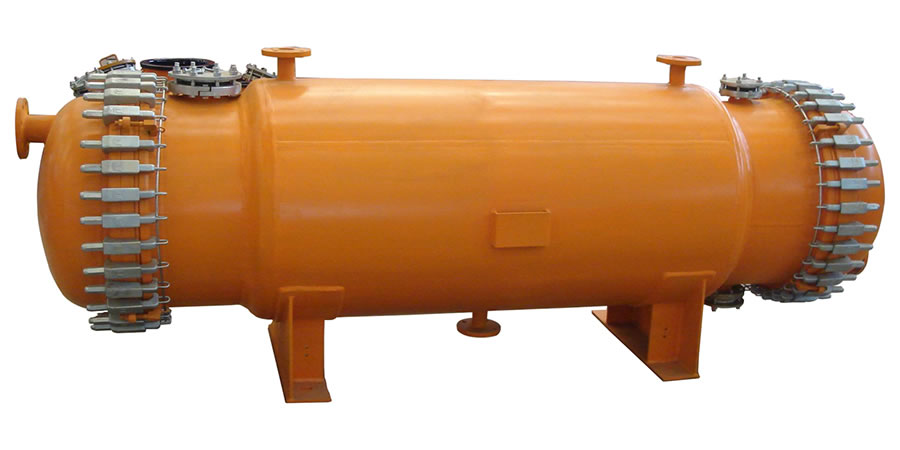

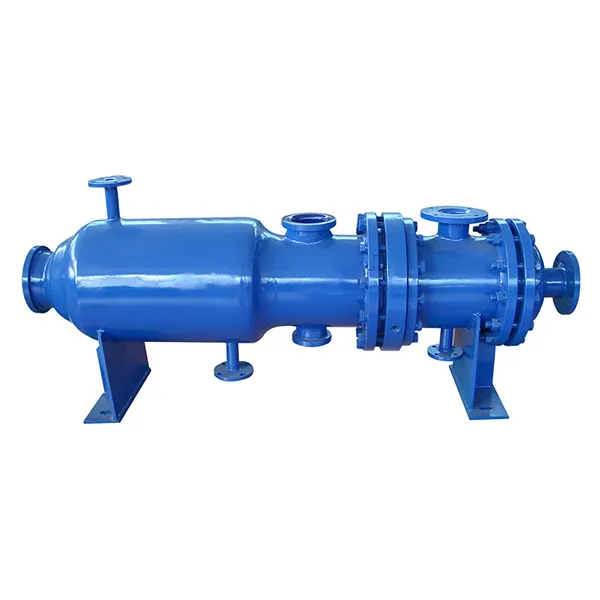

グラスライニング製多管式熱交換器は、シェル側とチューブ側の流体間で熱を移動させるシェル＆チューブ式の熱交換器です。腐食性を有する流体の加熱、冷却、凝縮、蒸発および再沸騰工程に対応します。
当社のグラスライニング製多管式熱交換器は、接液部にグラスライニングを施すことで、耐食性が求められる化学プロセスに適用できます。必要な熱負荷、流体物性、温度差、流量、許容圧力損失、汚れ係数、設計圧力および材質適合性を踏まえ、伝熱面積と機器仕様を選定します。

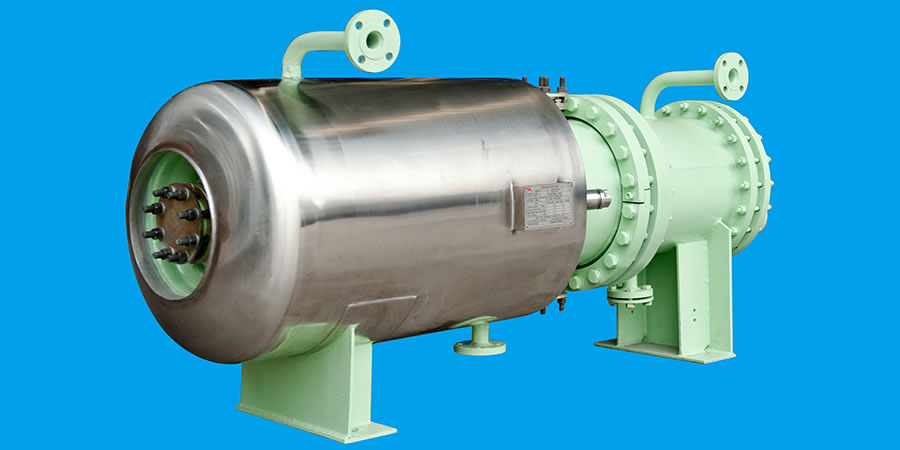

外装については、使用環境や保温・保護条件に応じてステンレス製カバーなどの追加仕様を対応できます。
主な特長
- 一般的な熱交換器と比べて、約30％高速な伝熱性能を実現
- グラスライニング製のため、腐食性流体の加熱・冷却・凝縮・蒸発・再沸騰工程に対応、加熱器、冷却器、コンデンサー、蒸発器、リボイラーとして幅広く使用される

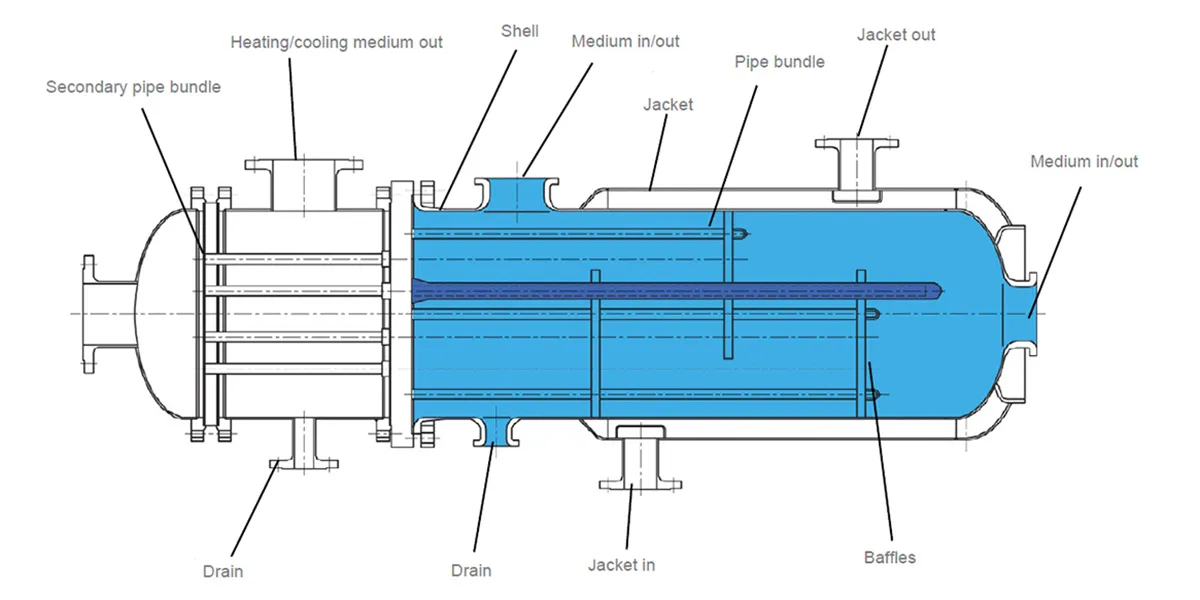

- シェル＆チューブ構造により、必要伝熱面積に応じた仕様を検討可能
- プロセス条件に応じて、シェル側・チューブ側・ジャケット側の設計条件を設定
- 接液流体、圧力、温度、流量および清掃性を配慮
- お客様の現場に応じて、ステンレス鋼の外装カバーなどの付属仕様を検討可能
技術仕様
| シェル側 | チューブ側 | ジャケット | |
| 設計圧力 (MPa) | -0.1/0.4 | -0.1/0.4 | -0.1/0.4 |
| 設計温度 (℃) | -19/200 | -19/200 | -19/200 |
| 規格 (mm) | 伝熱管長さ(mm) | 伝熱管本数 | 管側伝熱面積 (㎡) | ジャケット伝熱面積 (㎡) | ジャケット伝熱面積 (㎡) | 全長 (mm) |
| 900 | 7 | 0.75 | 0.48 | 1.23 | -1650 | |
| 900 | 13 | 1.4 | 0.6 | 2.0 | -1660 | |
| 900 | 19 | 2.04 | 0.61 | 2.65 | -1700 | |
| 1100 | 19 | 2.5 | 0.82 | 3.32 | -1900 | |
| 1100 | 31 | 4.07 | 1.16 | 5.23 | -2125 | |
| 1300 | 31 | 4.81 | 1.42 | 6.23 | -2325 | |
| 1100 | 42 | 5.52 | 1.32 | 6.84 | -2140 | |
| 1300 | 42 | 6.52 | 1.61 | 8.13 | -2340 | |
| 1300 | 55 | 8.54 | 1.64 | 10.18 | -2360 | |
| 2000 | 55 | 13.13 | 2.77 | 15.9 | -3060 | |
| 2000 | 73 | 17.42 | 3.44 | 20.86 | -3170 | |
| 2000 | 109 | 25.94 | 4.16 | 30.1 | -3245 | |
| 2000 | 151 | 35.93 | 4.79 | 40.72 | -3270 |
用途

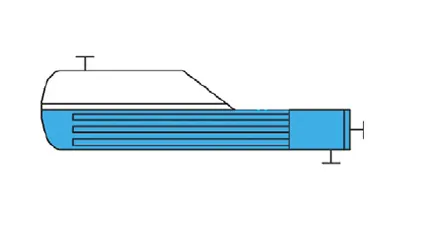

リボイラーで使用

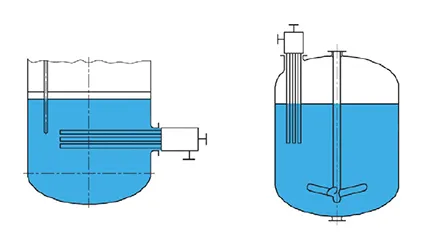

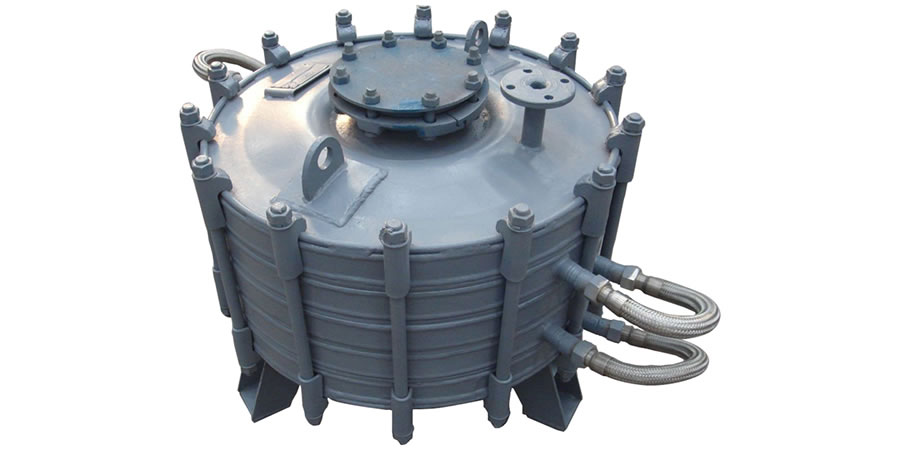

反応機で使用
