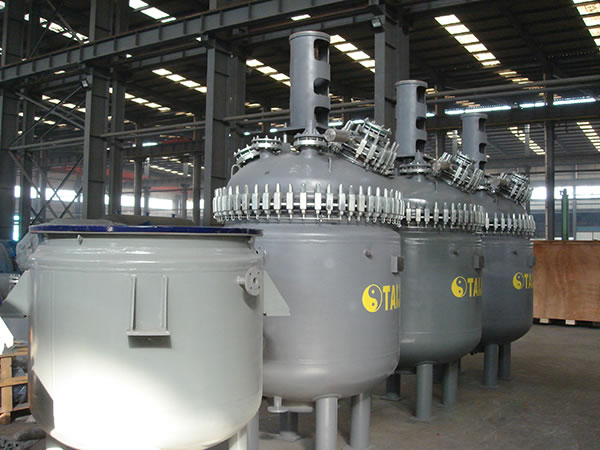

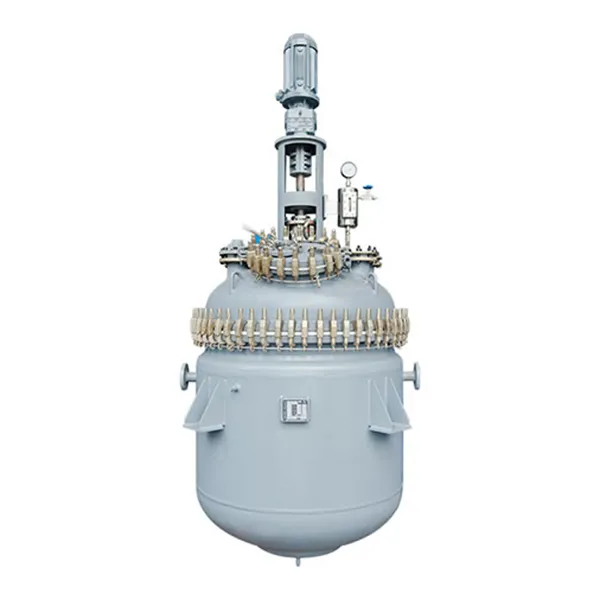

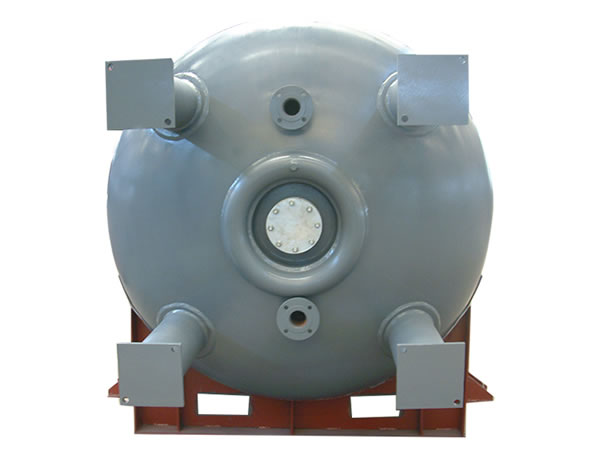

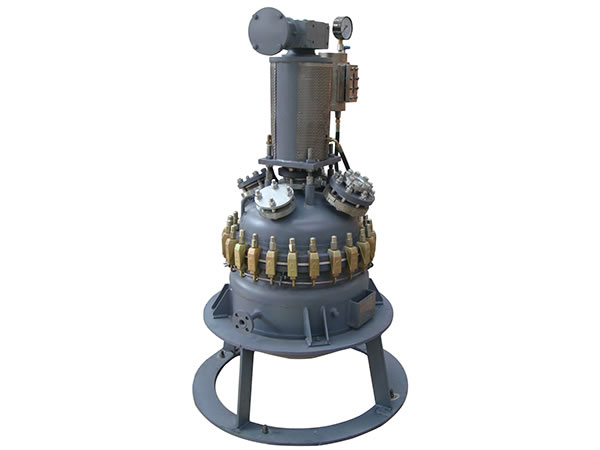

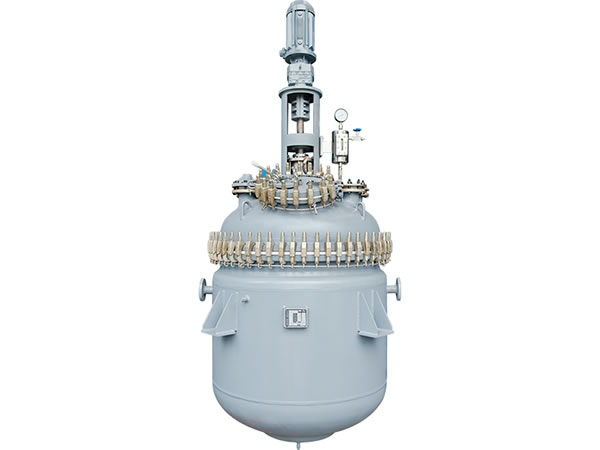

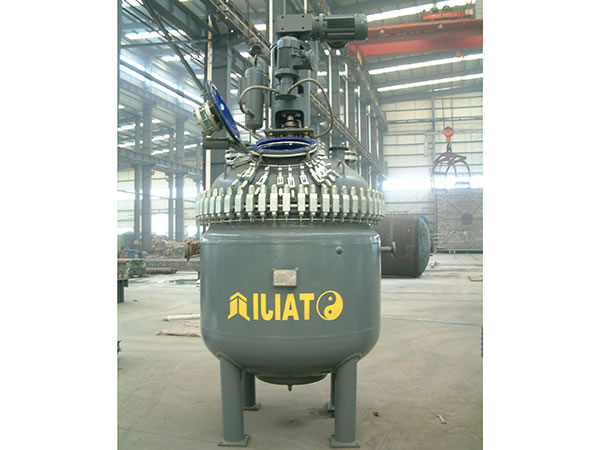

オープンタイプ（開放型）グラスライニング反応機

開放型グラスライニング反応機
  • 開放型グラスライニング反応機
  • 開放型グラスライニング反応機
  • 開放型グラスライニング反応機
  • 開放型グラスライニング反応機

    • オープンタイプ（開放型）グラスライニング反応機

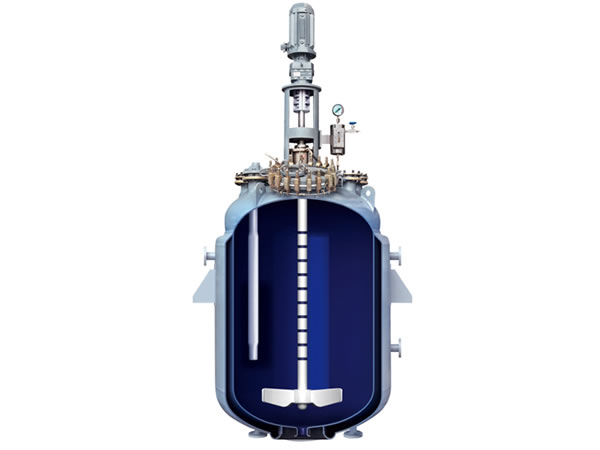

    開放型グラスライニング反応機の特徴

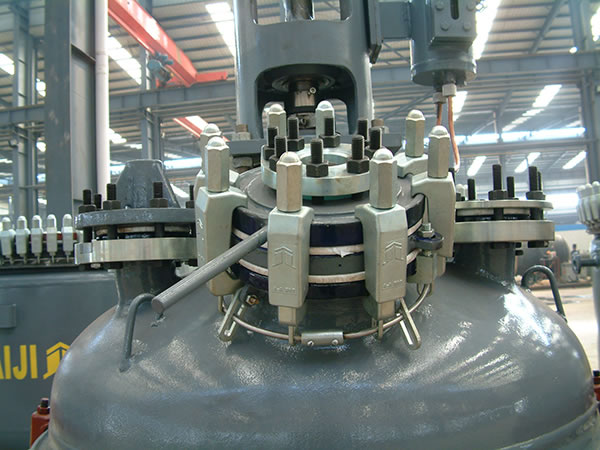

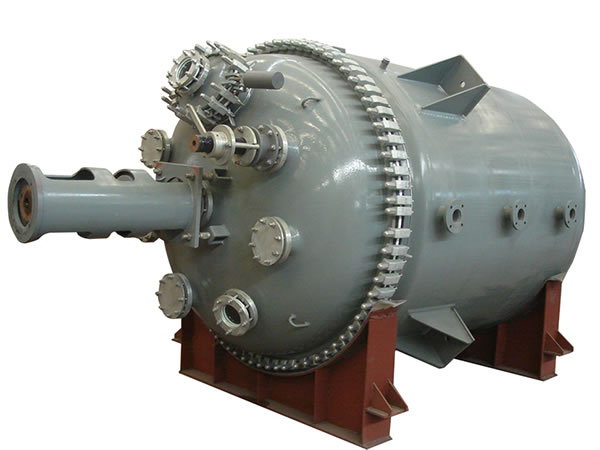

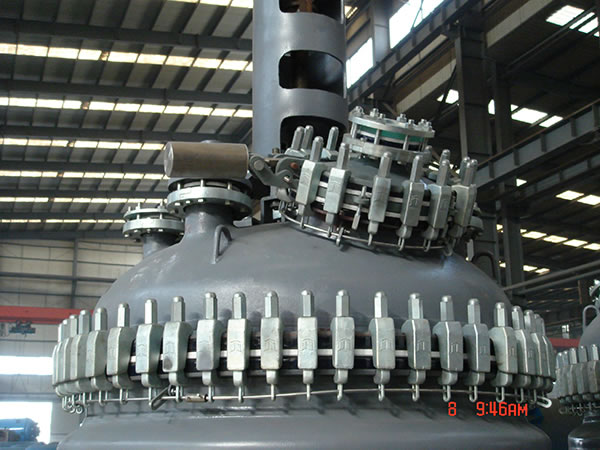

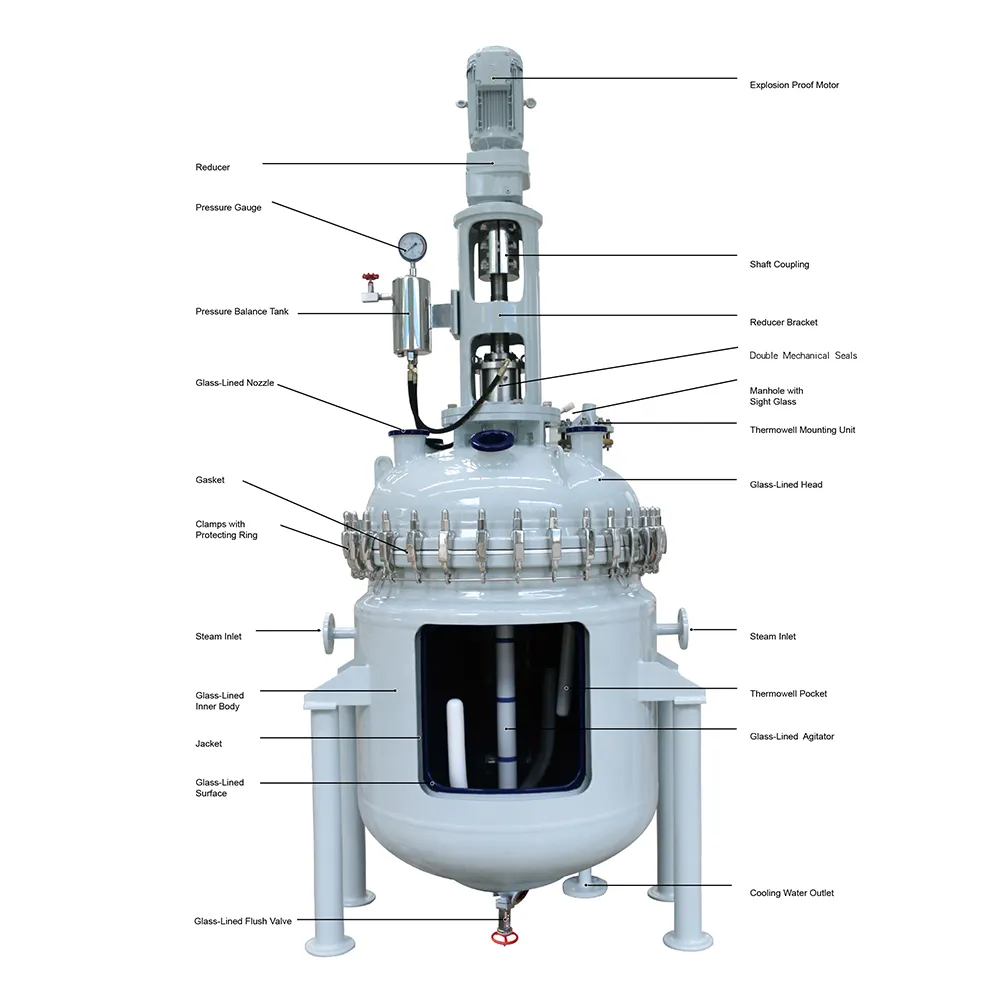

    • オープンタイプグラスライニング反応機は、カバーと本体を分離できるオープンタイプ構造を採用しています。カバーと本体の接合部にはシールガスケットを配置し、クランプにより均一に締結することで、気密性を確保します。
    • 開閉可能なカバー構造により、槽内の点検・清掃や部品の交換を行いやすく、プロセス条件に応じた撹拌機、撹拌翼および付属ノズルの選定にも対応可能です。
    • 容量、設計圧力、設計温度、真空条件、ジャケット仕様、撹拌方式およびノズル配置は、使用媒体と運転条件に応じて個別に検討します。

    高性能グラスエナメルと品質管理

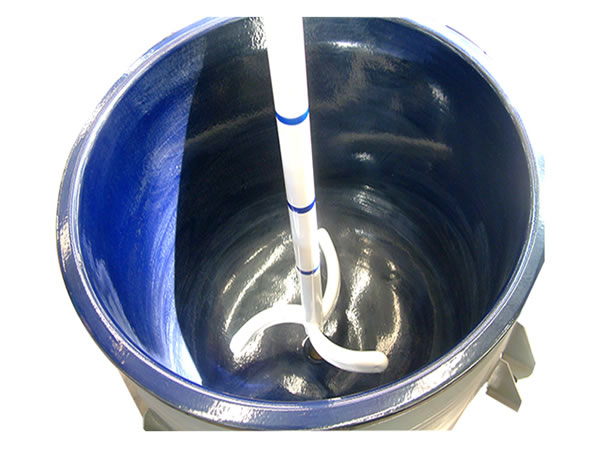

    • 内面には、Taiji独自の高性能グラスエナメルであるTJ09、TJ16およびTJ21Sを採用しています。用途に応じてエナメル材を選定し、耐食性、耐熱衝撃性および機械的負荷への耐久性を考慮したグラスライニングを形成します。
    • グラスライニング反応機の性能は、使用媒体の種類・濃度、運転温度、圧力、温度変化速度および撹拌条件によって異なります。設計段階でこれらの条件を確認し、適切な構造・材料仕様をご提案します。
    • 急熱・急冷、硬質異物の投入、工具や部品の落下、過大な締結荷重などは、ライニング層の損傷要因となるため、取扱条件および保守手順に基づく運用を推奨します。
    見積もりの請求

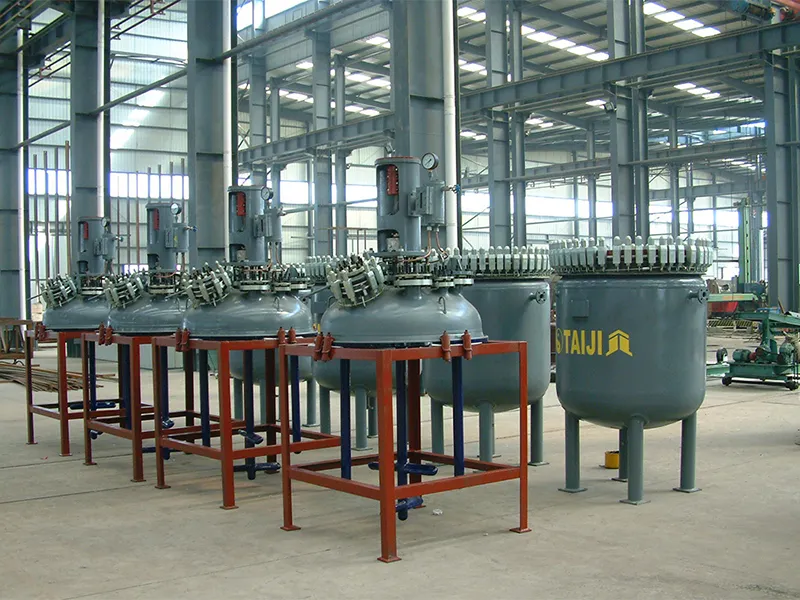

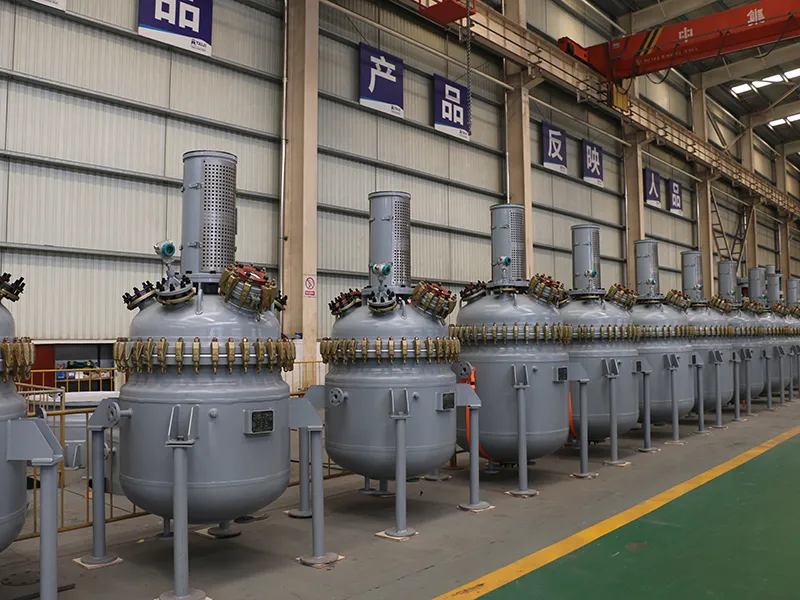

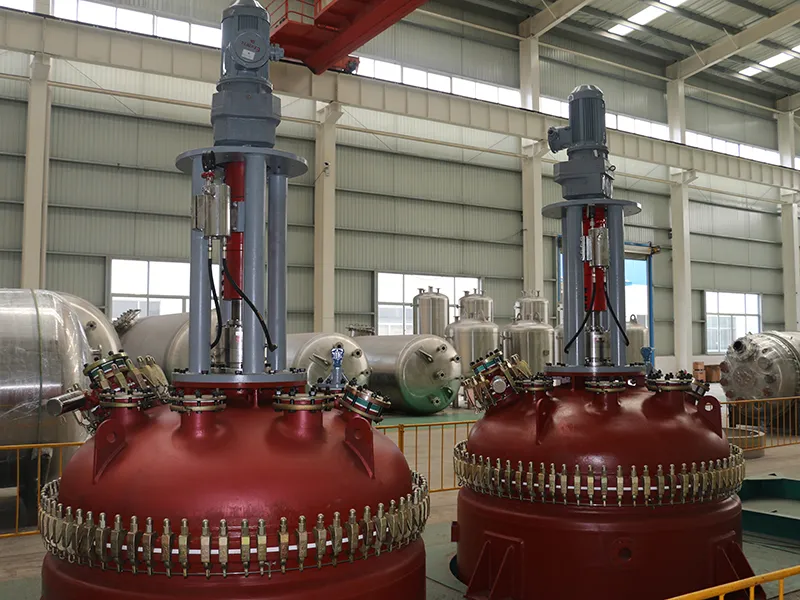

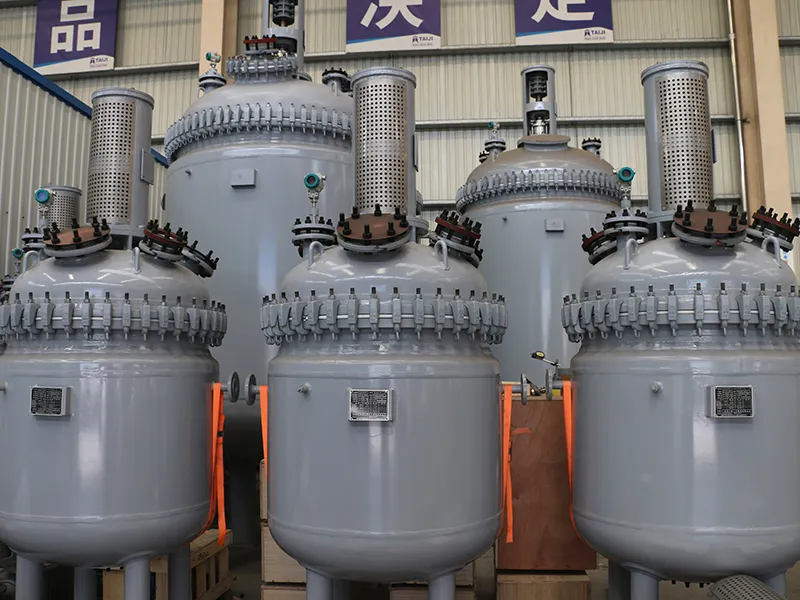

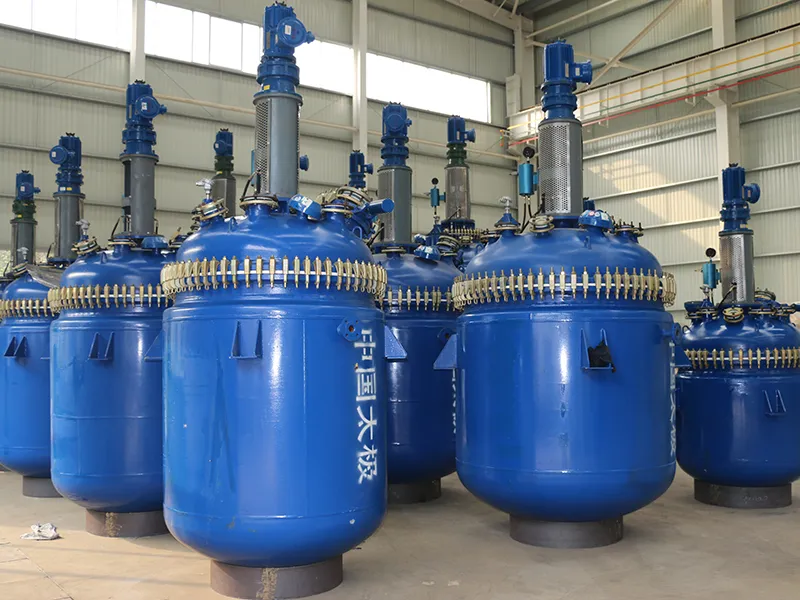

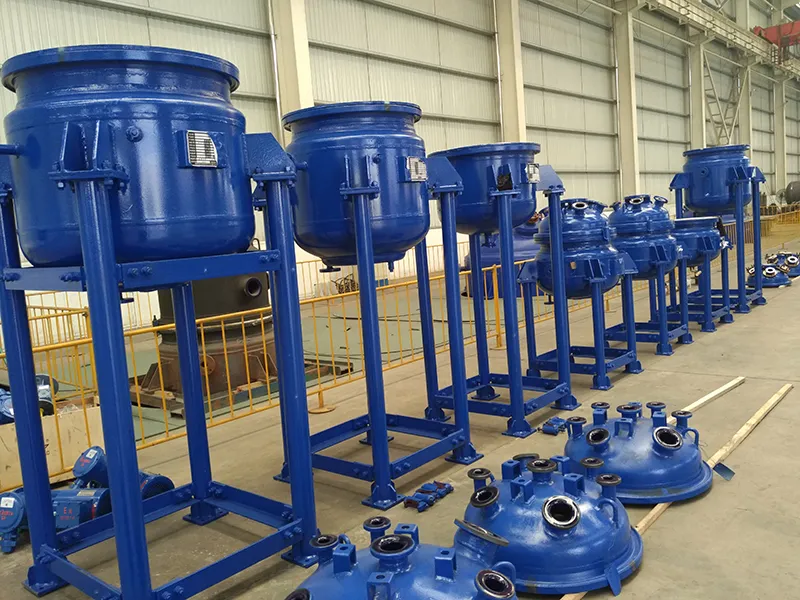

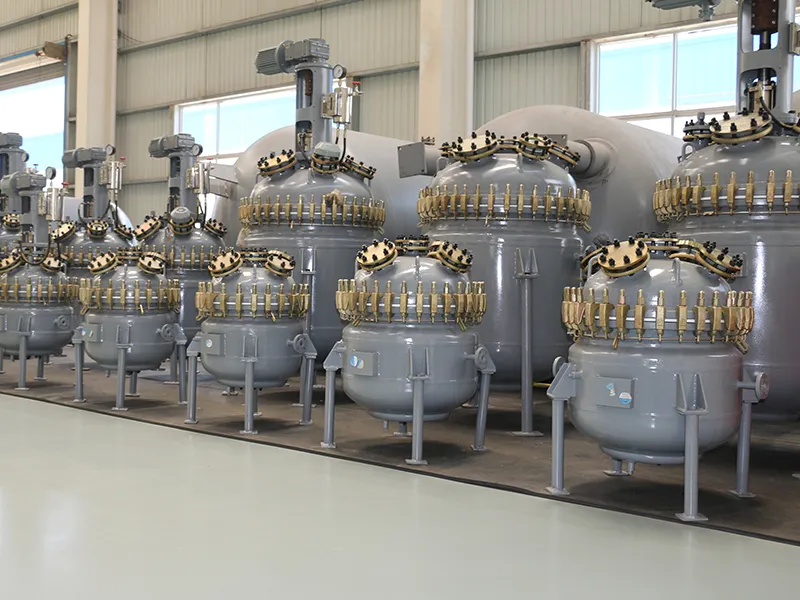

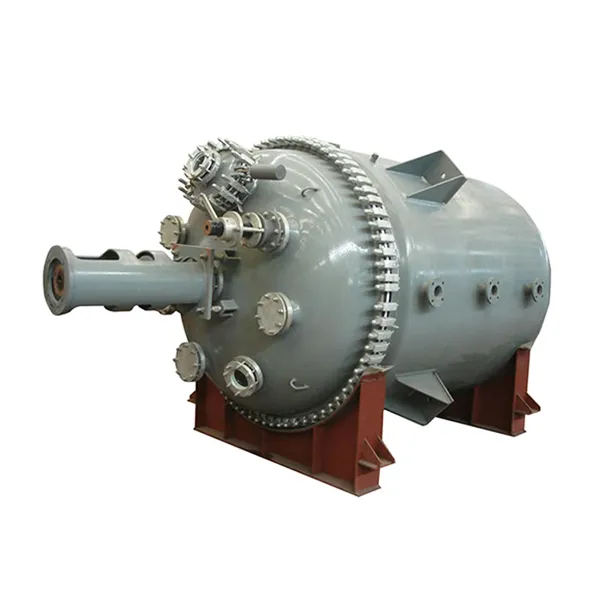

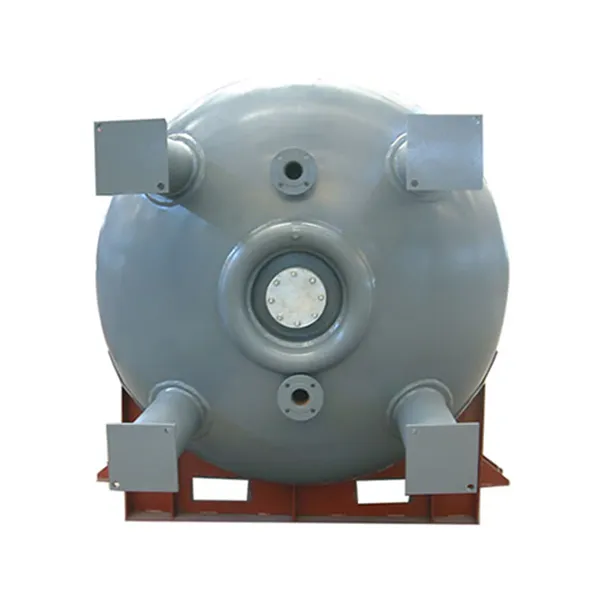

    豊富な供給実績
    • 開放型グラスライニング反応機
    • 開放型グラスライニング反応機
    • 開放型グラスライニング反応機
    • 開放型グラスライニング反応機
    • 開放型グラスライニング反応機
    • 開放型グラスライニング反応機
    • 開放型グラスライニング反応機
    • 開放型グラスライニング反応機
    • 開放型グラスライニング反応機
    • 開放型グラスライニング反応機
    グラスライニング反応機（開放型）技術仕様
    グラスライニング反応機（開放型）技術仕様

    K50L-K500L グラスライニング反応機
    • K50L-K500L グラスライニング反応機

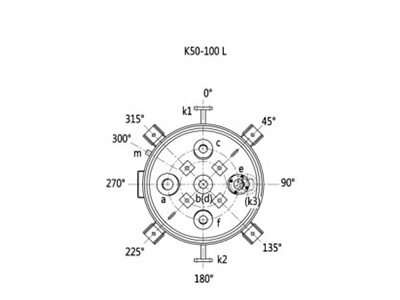

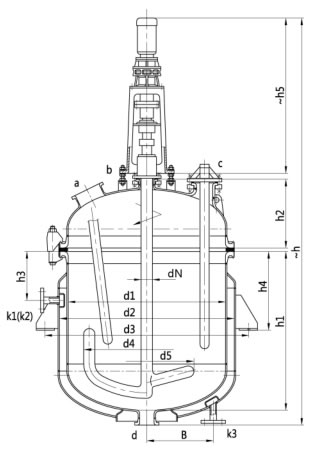

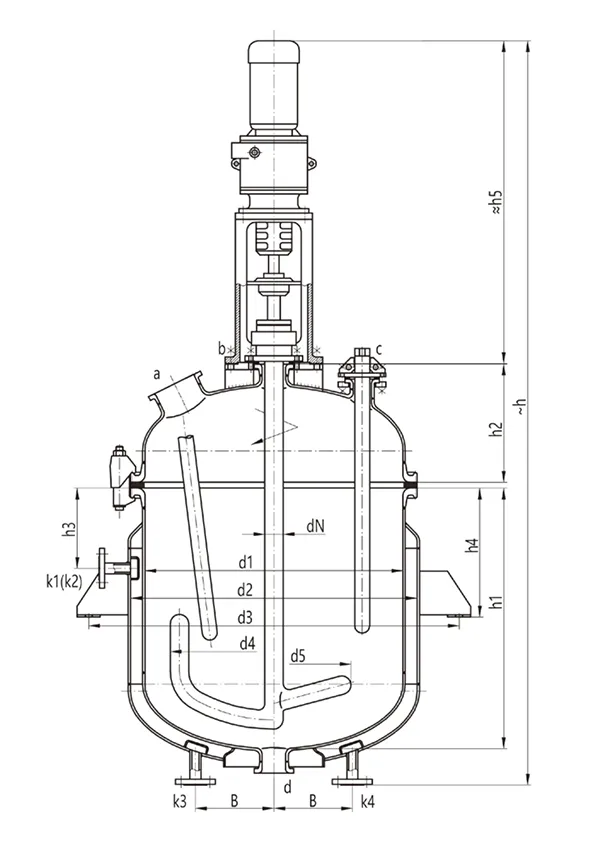

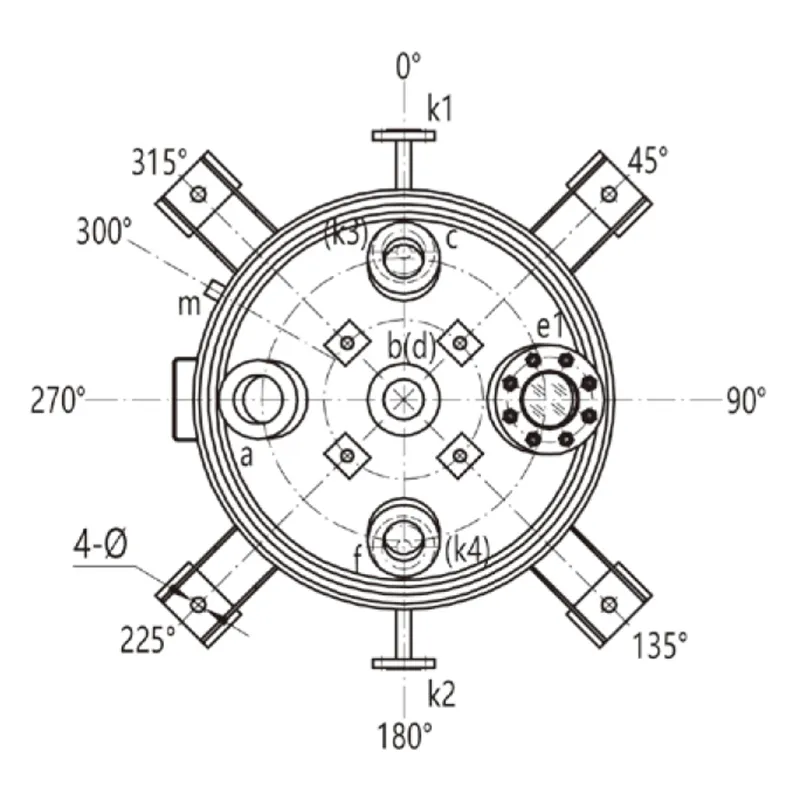

      K50L-K100L設計図・平面図
    • K50L-K500L グラスライニング反応機

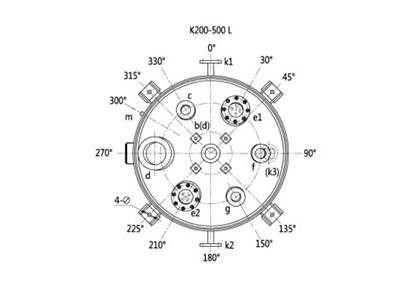

      K200L-K500L 設計図・平面図
      内部容器 ジャケット
    設計圧力
    ( MPa )    		 0.4 0.6
    設計温度
    ( ℃ )    		 -19~200 -19~200
    記号 用途
    a マンホール
    b 撹拌軸口
    c 温度計保護管口
    d 媒体出口
    e1,e2 のぞき窓
    f,g 予備口
    k1,k2,k3,k4 入口／出口
    m 通気口
    仕様（単位：ｍｍ）
    型式 K50 K100 K200 K300 K500
    公称容量（L） 50 100 200 300 500
    総容量（L） 104 180 338 483 743
    内容積（備考1）（L） 71 128 247 369 588
    ジャケット容量（L） 21 32 57 92 130
    熱交換面積（m²） 0.53 0.85 1.26 1.75 2.64
    参考重量（kg） 310 380 595 795 985
    寸法(mm) d1 500 600 700 800 900
    d2 600 700 800 900 1000
    d3(備考 2) 872 987 1087 1188 1288
    d4 420 520 620 720 810
    d5 300 300 400 500 500
    h1 400 500 700 800 1000
    h2 280 310 355 390 415
    h3 220 250 270 280 280
    h4 300 340 370 390 400
    h 1800 1920 2450 2725 2955
    B 250 250 250 250 270
    Φ 24 24 24 24 24
    容器ノズル呼び径DN(mm) a 80 80 125 125 150
    b 65 65 100 100 100
    c 65 65 65 65 65
    d 65 65 80 80 80
    e1 65 65 65 65 80
    e2 / / 65 65 80
    f 65 65 80 80 100
    g / / 65 65 125
    ジャケットノズル呼び径(mm) k1 20 20 25 25 32
    k2 20 20 25 25 32
    k3 20 20 25 25 32
    K4 20 20 25 25 32
    m G3/8'' G3/8'' G3/8'' G3/8'' G3/8''
    駆動装置 DN 40 40 50 65 65
    h5 980 980 1250 1400 1400
    備考 1: 内容積＝ハイネックフランジの底面までの容量。
    備考 2: 架台仕様は通常、ユーザーによって指定されます。指定がない場合は、支持ラグ支持を標準採用。

    K1000L-K6300L グラスライニング反応機
    K1000L-K6300L グラスライニング反応機

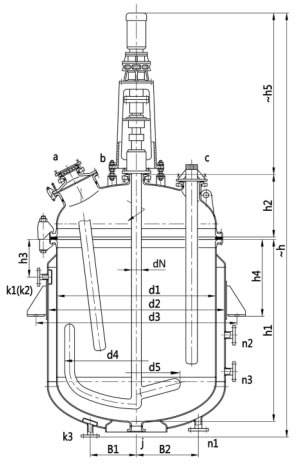

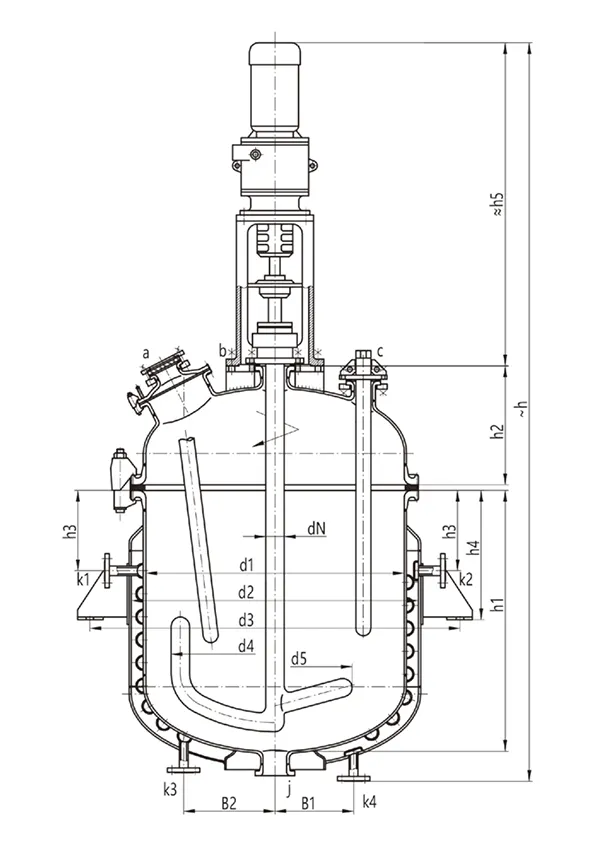

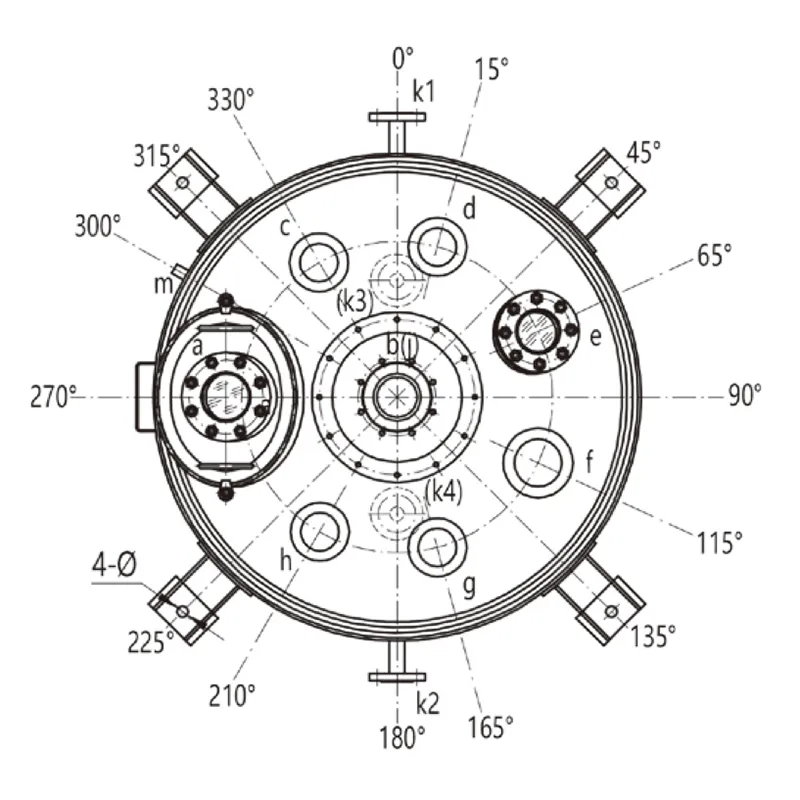

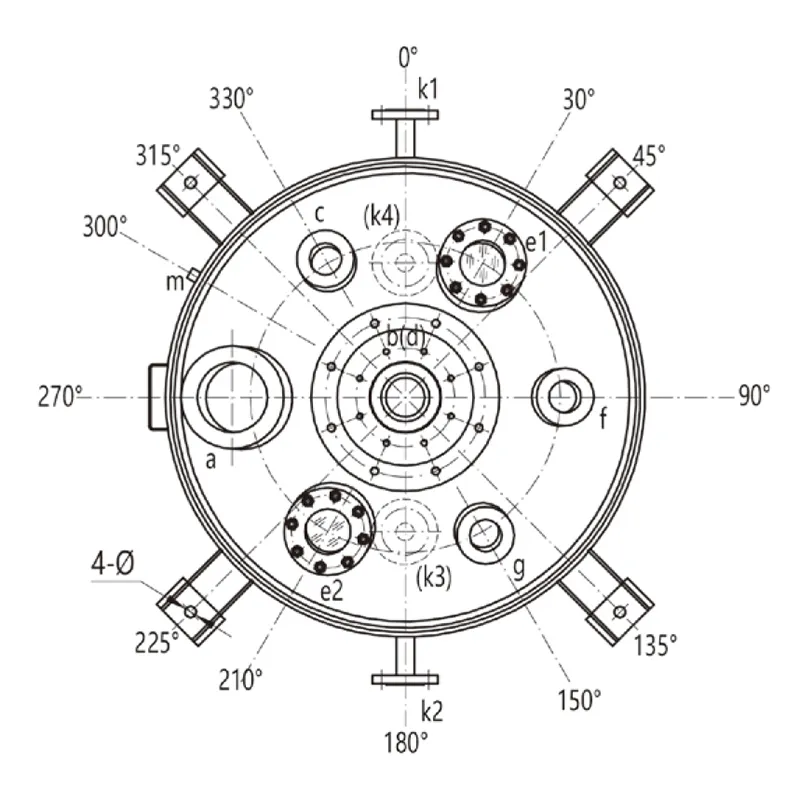

    K1000L-K6300L 設計図・平面図
      内部容器 ジャケット
    設計圧力
    (MPa)    		 0.4 0.6
    設計温度
    ( ℃ )    		 -19~200 -19~200
    仕様（単位：ｍｍ）
    型式 K 1000 K 1500 K 2000 K 3000 K 4000 K 5000 K 6300
    公称容量（L） 1000 1500 2000 3000 4000 5000 6300
    総容量（L） 1616 2172 2640 4170 5140 6470 7580
    内容積（備考1）（L） 1244 1714 2180 3370 4334 5443 6561
    ジャケット容量（L） 206 340 434 520 670 873 1027
    熱交換面積（m²） 4.55 5.76 7.23 9.33 11.85 13.74 16.43
    半管コイル伝熱面積（m²） 1.8 2.8 3.6 4.0 5.3 7.0 8.4
    参考重量（kg） 1700 2155 2415 3500 4055 4840 5490
    寸法(mm) d1 1200 1300 1300 1600 1600 1750 1750
    d2 1300 1450 1450 1750 1750 1900 1900
    d3 (備考2) 1638 1915 1915 2221 2221 2412 2412
    d4 1080 1180 1180 1440 1440 1580 1580
    d5 700 700 700 800 800 850 850
    h1 1200 1400 1830 1810 2290 2410 2875
    h2 495 520 520 605 605 642.5 642.5
    h3 290 330 330 340 340 340 340
    h4 600 650 650 700 700 700 700
    h 3445 3660 4010 4280 4745 4900 5470
    B1 315 315 315 315 315 350 350
    B2 350 400 400 450 450 500 500
    Φ 30 30 30 30 30 30 30
    容器ノズル呼び径DN a 300x400 300x400 300x400 300x400 300x400 300x400 300x400
    b 125 125 125 150 150 150 150
    C 100 100 100 100 100 125 125
    d 100 100 100 100 100 125 125
    e 100 125 125 125 125 125 125
    f 125 125 125 125 125 150 150
    g 100 100 100 100 100 125 125
    h 100 125 125 125 125 150 150
      100 100 100 125 125 125 125
    ジャケットノズル呼び径 k1 32/32 40/50 40/50 50/50 50/50 65/50 65/50
    k2 32 40 40 50 50 65 65
    k3 32/32 40/50 40/50 50/50 50/50 65/50 65/50
    k4 32 40 40 50 50 65 65
    m G3/8” G3/8" G3/8” G3/8” G3/8” G3/8” G3/8”
    駆動装置(備考4) (mm) dN 80 80 80 95 95 95 95
    h5 1580 1580 1580 1680 1680 1680 1780

    備考

    • 内容積
      上部開口部フランジ（ハイネックフランジ）下端までの内容積を示します。フランジ部の占有容積は含みません。
    • 支持方式
      支持方式はご注文時にご指定いただけます。特にご指定がない場合は、胴部に支持ラグを設ける標準仕様となります。
    • k1・k3寸法
      k1およびk3寸法は、ジャケット仕様により異なります。フルジャケット仕様は「／」左側、ハーフパイプジャケット仕様は「／」右側の数値をご参照ください。
    • 駆動装置
      記載の駆動装置仕様は参考値です。減速機の最終機種・型式は、使用条件および用途に応じて選定いたします。

    K8000L-K16000L グラスライニング反応機
    • K8000L-K16000L グラスライニング反応機

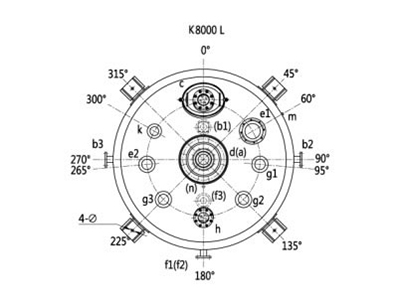

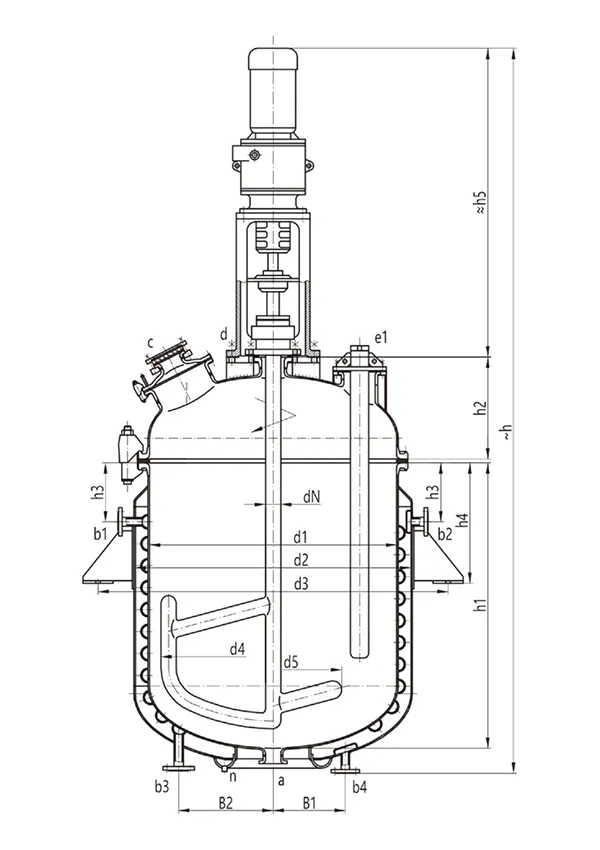

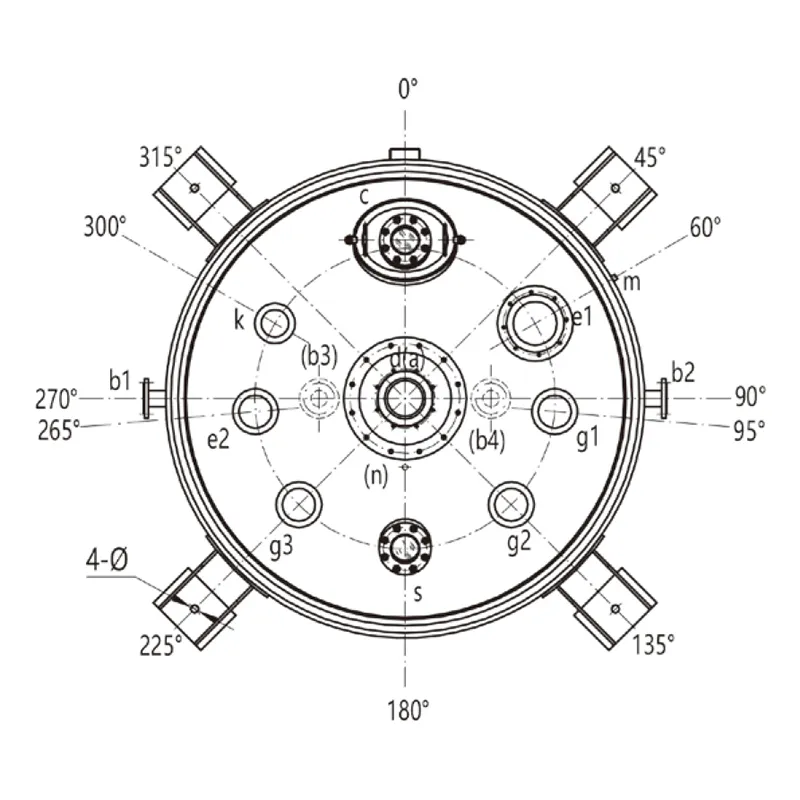

      K8000L 設計図・平面図
    • K8000L-K16000L グラスライニング反応機

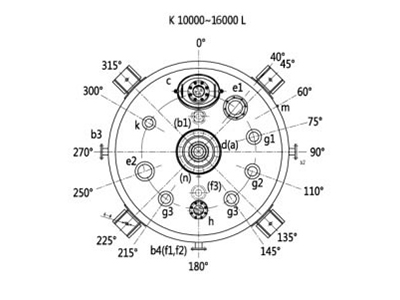

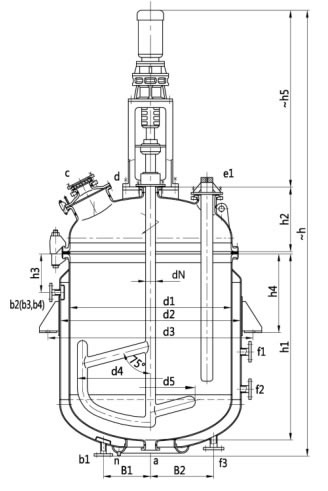

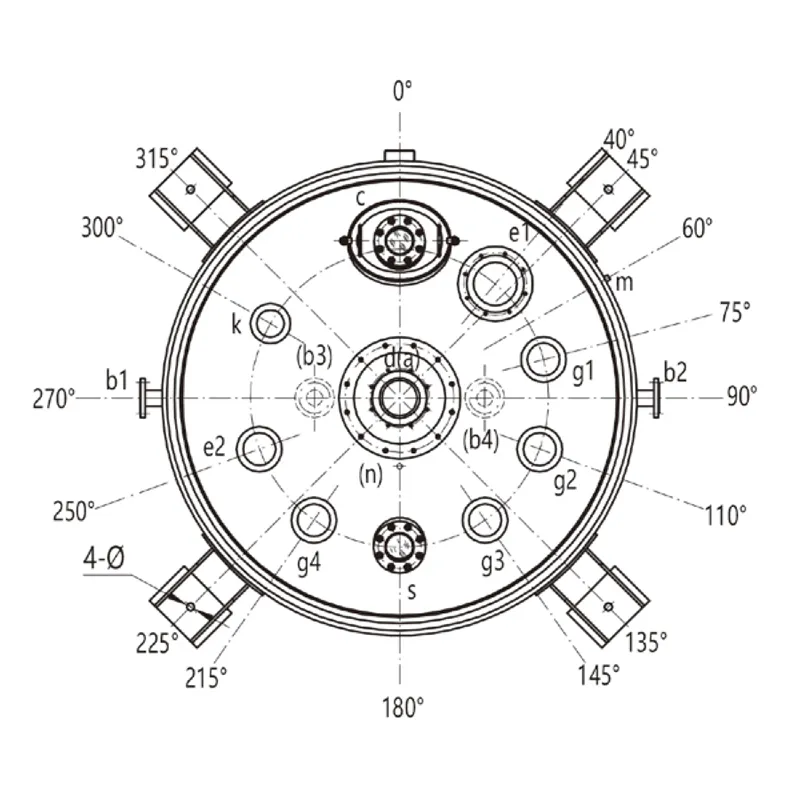

      K10000L-K16000L 設計図・平面図
      内部容器 ジャケット
    設計圧力
    ( MPa )    		 0.2 0.6
    設計温度
    ( ℃ )    		 -19~200 -19~200
    仕様（単位：ｍｍ）
    型式 K 8000 K10000 K12500 K16000
    公称容量（L） 8000 10000 12500 16000
    総容量（L） 10380 12870 15380 18500
    内容積（備考1）（L） 8897 10930 13440 16000
    ジャケット容量（L） 1724 1940 2324 2500
    熱交換面積（m²） 19.6 21.54 26.5 28.0
    半管コイル伝熱面積（m²） 9.4 10.5 12.4 14.5
    参考重量（kg） 7560 8380 9950 12550
    寸法(mm) d1 2000 2200 2200 2400
    d2 2200 2400 2400 2600
    d3 (備考2) 2763 2964 2964 3238
    h1 3000 3060 3720 3740
    h2 710 770 770 825
    h3 380 400 400 460
    h4 830 850 850 900
    h 5930 6010 6690 6850
    B1 400 470 470 470
    B2 700 700 700 700
    Φ 36 36 36 36
    容器ノズル呼び径DN (mm) a 125 150 150 150
    C 300x400 300x400 300x400 450
    d 200 200 200 200
    e1 200 200 200 200
    e2 150 200 200 200
    g1 150 150 150 150
    g2 150 150 150 150
    g3 150 150 150 150
    g4 / 150 150 150
    S 125 125 125 125
    k 125 125 125 125
    ジャケットノズル呼び径(mm) b1 65/65 80/65 80/65 100/65
    b2 65 80 80 100
    b3 65/65 80/65 80/65 100/65
    b4 65 80 80 100
    m G3/4” G3/4” G3/4” G3/4”
    n G1/2” G1/2” G1/2” G1/2”
    駆動装置(備考4) (mm) dN 110 110 110 110
    h5 2000 2000 2020 2090

    備考

    • 内容積
      上部開口部のハイネックフランジ下端までの内容積を示します。フランジ部の占有容積は含みません。
    • 支持方式
      支持方式はご注文時にご指定いただけます。特にご指定がない場合は、胴部外面に支持ラグを設ける標準仕様となります。
    • b1・b3寸法
      b1およびb3寸法は、ジャケット仕様により異なります。フルジャケット仕様は「／」左側、ハーフパイプジャケット仕様は「／」右側の数値をご参照ください。
    • 駆動装置仕様
      記載の駆動装置仕様は参考値です。減速機の最終機種・型式は、使用条件および用途に応じて選定いたします。
